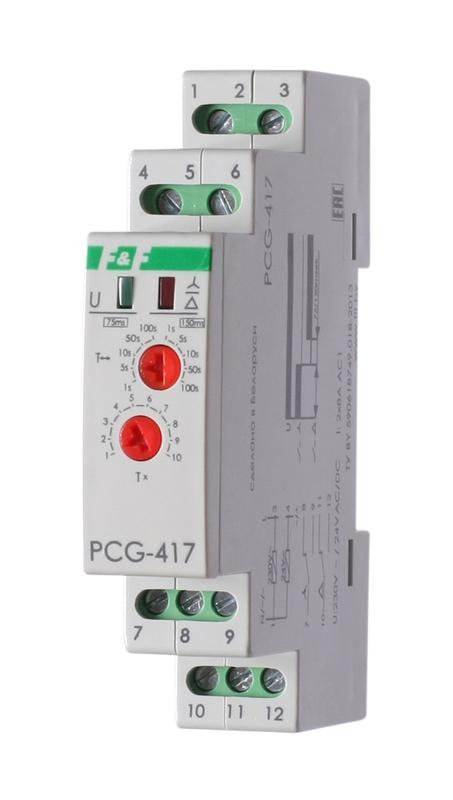

Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020
Артикул: RS-253897
Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020
Описание

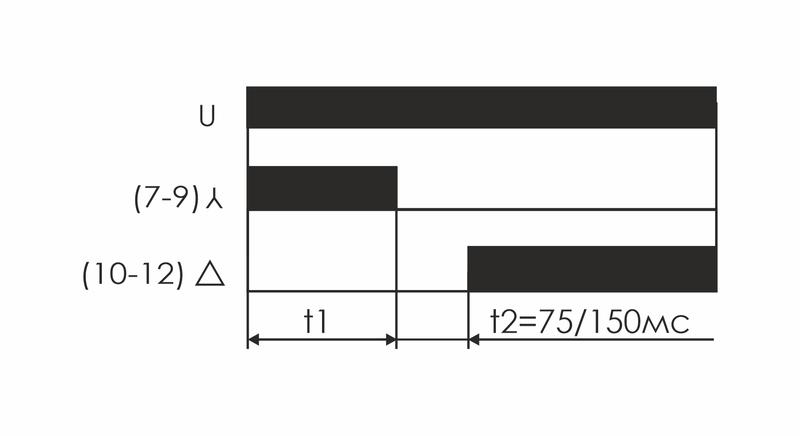

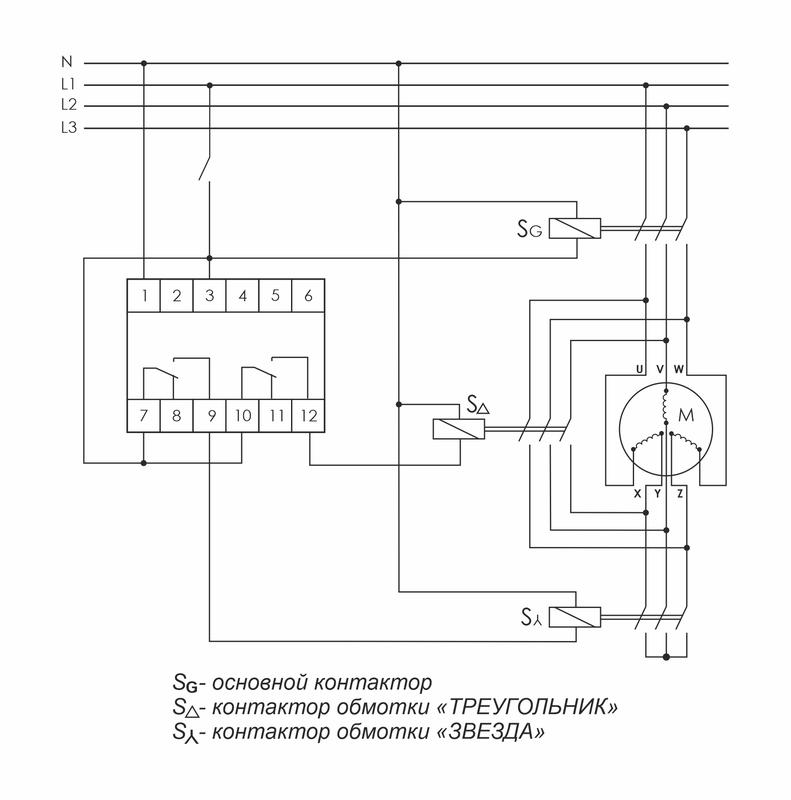

Реле времени серии "PCG" Монтаж на DIN-рейку. Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме. Принцип работы Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК». Особенности: напряжение питания 230 В AC; 24 В AC/DC; время пуска 1-1000 с; время переключения 75 / 150 мс; контакт - 2NO/NC (2х8 А).
| Бренд | Евроавтоматика F&F |
| Артикул производителя | EA02.001.020 |
| Класс ETIM | Реле времени |
| Группа ETIM | Реле |
| Страна производства | Беларусь |
| Гарантия | 2 года |
| Глубина | 65 мм |
| Высота | 90 мм |
| Ширина | 18 мм |
| Возможно дистанционное управление | Нет |
| Количество выходов с задержкой, переключающий контакт | 2 |
| Функция звезда/треугольник | Да |
| Диапазон времени | 0.075...0.1 с |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 250...250 В |
| Род тока включения | Переменный ток (AC) |
| Код RS | 253897 |
